獨塔斜拉橋的幾何非對稱特性導致其應力和變形不同于一般同類橋,大寬跨比正交異性鋼箱梁的薄壁結構使得其受力及變形更為復雜,用常規方法難以精確給出變形和應力值。賈魯河大橋即是這樣一個例子,而且復雜性進一步增加。120 m 的主跨分成三部分:從主塔開始的 100 m 是正交異性鋼箱梁,緊接的 8 m 過渡段與 12 m的混凝土梁段銜接,后者系從對岸墩臺伸出的懸臂段。由于鋼箱梁寬度達 55 m,且沒有直接支撐在對岸橋墩上,而是通過一個 8 m 長、55 m 寬的過渡梁段間接與混凝土伸臂梁連接,屬于小范圍內剛度不同的三種材料的連接,由此形成的兩道連接縫,不但消弱了結構的整體性,而且使對準和控制環節多,進一步增加了施工控制的難度。另外,要考慮溫度的影響:一方面,鋼材和混凝土的比熱容及表面特性不同,同樣的日照條件下升溫速度和幅度不同,另一方面,橋軸方向是正南正北,每天不同時刻日照影響的程度有局部特點,在施工控制和應力變形計算中需要時刻將此因素計入。在施工后期,溫度因素也體現在斜拉索內力的復核上,超寬橋面周而復始的非對稱溫度變形也導致索力的不斷變化。

以賈魯河大橋?yàn)槔?利用有限元軟件ABAQUS建立鋼箱梁段的空間精細混合分析模型,對典型荷載作用下橋梁的局部應力與變形進行分析。為了隨時掌握不同工況下正交異性鋼箱梁的變形和應力,在鋼箱梁頂板布置了 118 個應力傳感器,其中 48 個是復核性的,70 個是研究性的,分別用于校正施工作業中的千斤頂行程(和油壓)和提供不同施工階段所有影響因素作用下關鍵點的應力綜合數值;另外還布置了 62 個研究性溫度傳感器用于提供實時溫度數據。

研究表明:鋼箱梁橫向變形基本一致,最大橫向變形相對差值為-2.8 mm,施工時可不設橫向預拱度;自重作用引起的鋼箱梁最大Mises應力為93.7 MPa,二恒和活載作用下的最大Mises應力約為自重引起的1/4,表明鋼箱梁應力具有較大的安全富余度;當U肋高度在 260 ~ 320 mm 范圍變化時,橋面系位移變化幅度不超過5%,橋面板最大應力變化幅度不超過8%,此范圍內U肋高度變化對橋面系位移和應力的影響均較小,內在原因是U肋的高低變化與橫梁能提供的剛度是互補的,正好說明該正交異性鋼箱梁具有顯著的板的特征,設計上宜采用此范圍內的U肋高度。

前言

正交異性鋼橋面板,是用縱橫向互相垂直的加勁肋(縱肋和橫肋) 連同橋面蓋板所組成的共同承受車輪荷載的結構,以這種正交異性板作為橋面系建成的橋梁稱之為正交異性板橋梁。以其自重輕、極限承載能力大、工廠化程度高、施工周期短、結構造型美觀等優點,廣泛應用于公路橋梁和鐵路橋梁,它的應用代表著一個國家鋼橋設計和制造水平的水平。

人文路賈魯河橋是典型的大寬跨比獨塔無背索斜拉橋,雙索面,橋梁全寬 55 m (圖1) ,寬跨比為0.55,寬度為同類型橋梁國內之最。由于主梁寬跨比大,且梁高相對較小,一些梁的行為特征弱化,整體行為更像各向異性板。還有三個因素:1) 本橋?yàn)楠?dú)塔無背索斜拉橋,從橋塔到橋面不同位置有九組斜拉索(圖1) ,使得軸向壓力沿著長度不斷變化;2)主跨 120 m,分為(100+20) m,即 100 m 正交異性鋼板梁+20 m 鋼筋混凝土梁,且包含一小段過渡段;3)采用塔梁墩固結的結構形式。斜向獨塔設計決定了相對于跨度塔的豎向投影高度有限,斜拉索以較小的角度與橋面板連接,使剪力滯效應更加突出。因此,采用正交異性鋼箱梁雖然滿足梁寬和大寬跨比的要求,但其復雜的薄壁箱梁結構使得受力及變形更為復雜。由于影響因素多且交錯作用,用常規方法很難精確給出變形和應力預警值。這樣就需要根據施工條件、鋼材和混凝土品質及澆筑工藝、預應力索的張拉精度等給出變形和應力臨界值。因此,本文利用有限元軟件建立鋼箱梁段的空間精細混合分析模型,對典型荷載作用下賈魯河橋的局部應力與變形進行分析,以確保橋梁施工過程的穩定與安全、實現設計最終成橋狀態,并為今后類似工程提供參考。同時,對U肋高度變化情況下結構的位移和應力進行分析。

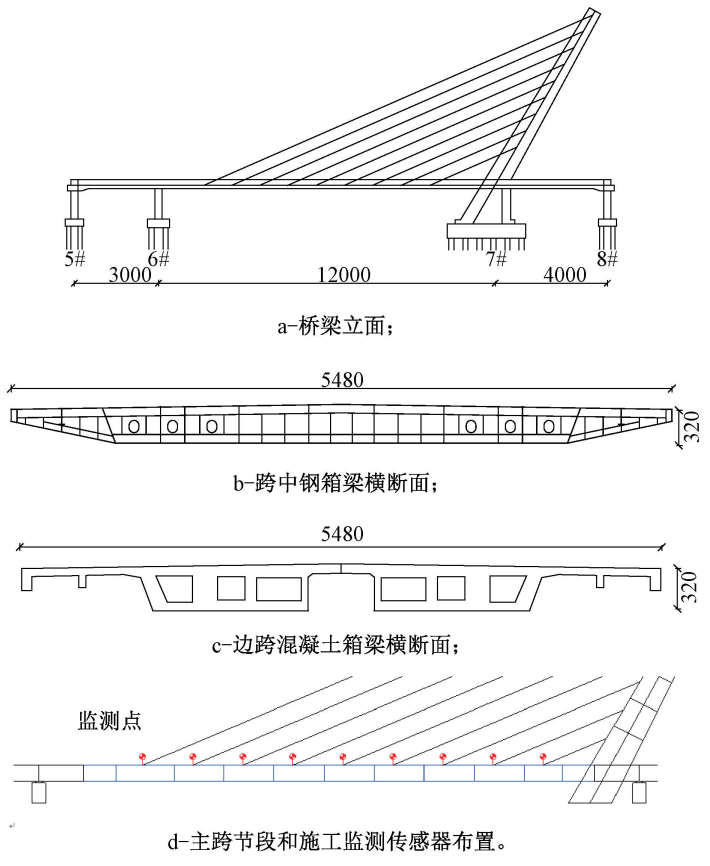

圖 1 人文路賈魯河大橋橋型布置示意

1.工程概況

人文路賈魯河橋主橋采用雙索面獨塔結構,橋梁全寬 55 m,為塔梁墩固結體系。主塔為預應力混凝土空心斜塔,上塔柱高 70 m,每節段長 6 m,塔身傾角60°。主梁為鋼混縱向組合結構, 主橋長度190 m,縱向布置為 30+120+40 m,主跨 120 m,其中主跨跨中 100 m 為鋼箱梁,鋼梁與混凝土梁結合處設鋼混結合過渡段,鋼梁為主縱梁、小縱梁、中橫梁、小橫梁、正交異性鋼橋面板及大懸挑組成的鋼架。橋梁總體布置如圖 1 所示。

2.有限元模型

2.1計算模型

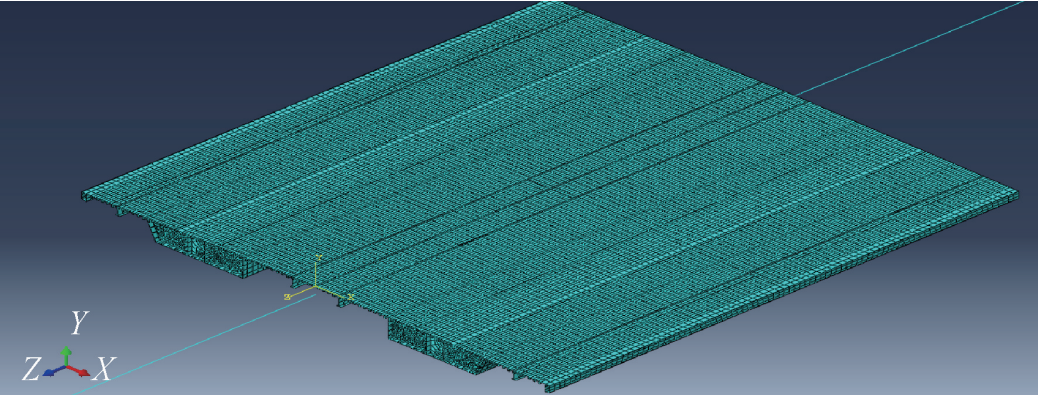

本文采用分析軟件ABAQUS的混合有限元模型對賈魯河橋進行分析,跨中區域的鋼箱梁采用板殼單元模擬,其他區域采用梁單元模擬。根據圣維南原理,鋼箱梁采用板殼建模的長度為 55 m,混合有限元模型如圖 2 所示,網格劃分完成后,混合模型共計生成殼單元 101549 個,梁單元 68 個。

圖 2 精細分析有限元模型

2.2計算荷載及邊界條件

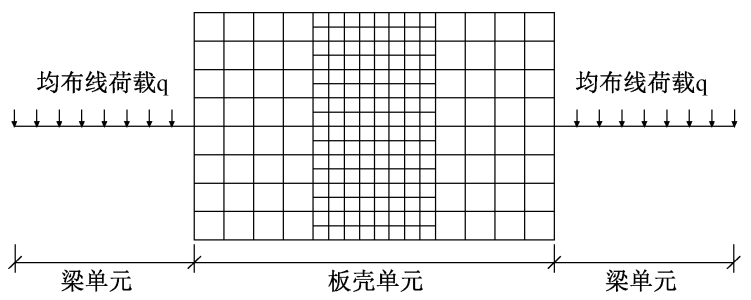

計算荷載包括梁體自重、二期鋪裝和公路-I級汽車荷載。如圖 3 所示,混合有限元模型中梁單元所承受荷載以線荷載形式施加到梁單元上。全橋按八車道布載,車道折減系數為 0.5。殼單元上車道荷載按面荷載施加。

圖 3 鋼箱梁車道荷載布置示意

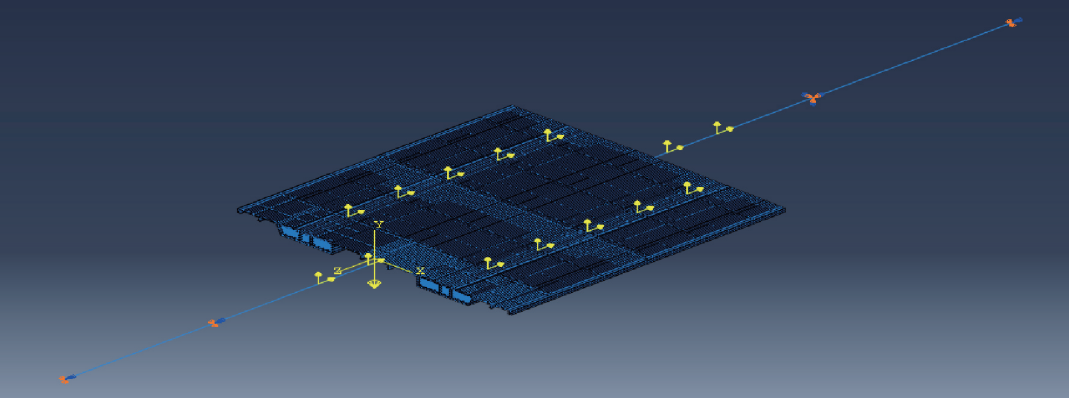

斜拉索索力采用集中荷載模擬,拉索索力分解為順橋向的集中力和豎向集中力,如圖 4 所示。模型的邊界條件為支座處按實際受力情況進行約束。模型中,板殼單元與梁單元之間選用軟件提供的耦合功能連接, 交界面上滿足平截面假定。

圖 4 斜拉索索力模擬

2.3計算參數

材料參數取值如表 1 所示

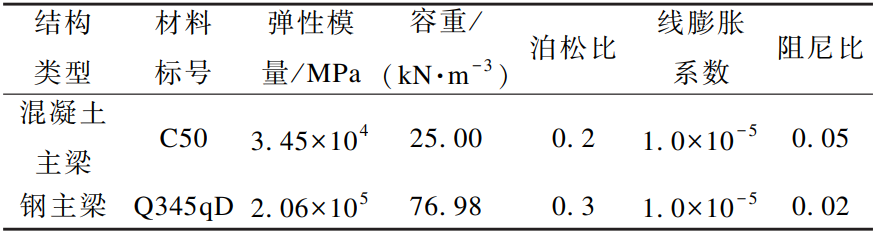

表 1 計算選用的材料參數表

3.正交異性鋼箱梁力學行為分析

3.1鋼箱梁變形分析

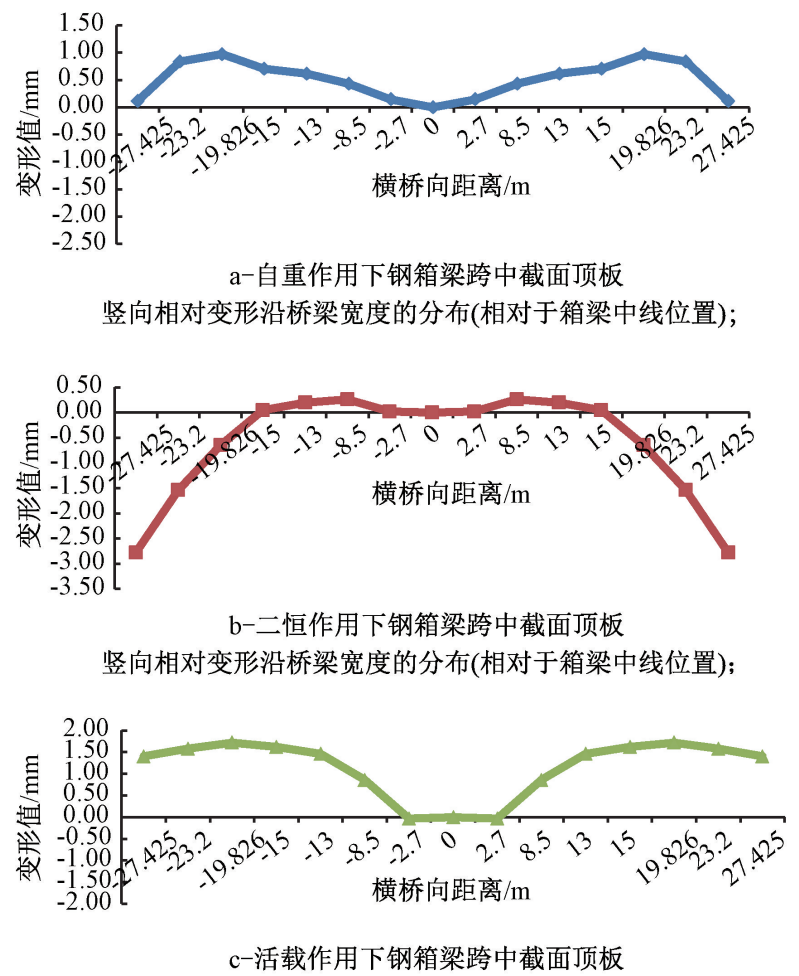

不同荷載下鋼箱梁橫向變形結果如圖 5 所示,在二恒作用引起的鋼箱梁跨中截面頂板豎向相對變形沿橋梁寬度分布的不均勻性最顯著,最大相對差值為-2.8 mm (圖5b)?？傮w來看,鋼箱梁橫隔板間距較小,盡管鋼箱梁寬度達 55 m,但鋼箱梁橫向剛度較均勻,鋼箱梁橫向變形基本一致。

圖 5 鋼箱梁跨中截面頂板豎向相對變形分析

3.2鋼箱梁應力分析

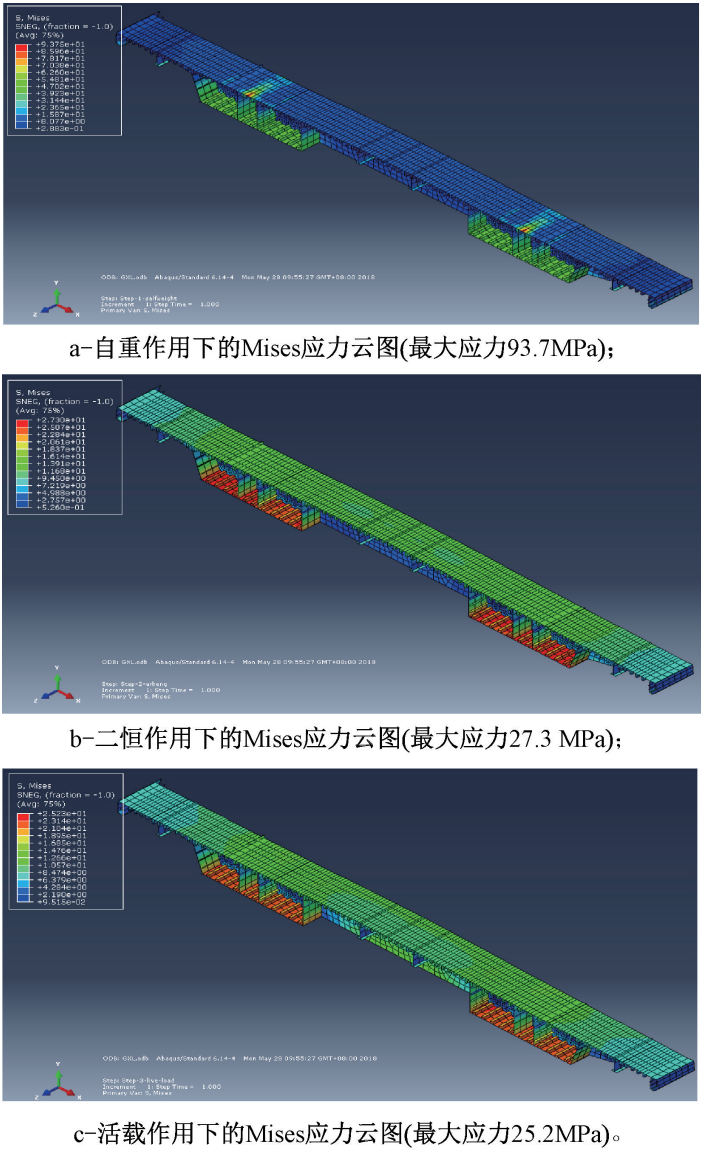

選取跨中典型截面對鋼箱梁頂板正應力沿橫橋向的分布進行分析,鋼箱梁典型節段在三種荷載作用下的Mises應力分布如圖 6 所示?？芍?截面最大Mises應力為 93.7 MPa,由自重作用引起,其他兩種作用的影響遠小于自重;橋面所選材料為Q345,其強度設計值為 275 MPa,總體來看,鋼箱梁應力具有較大的安全富余度。

圖 6 計算荷載作用下的鋼箱梁應力云圖

4.U型加勁肋合理設計高度分析

在受力性能方面,U肋加勁的正交異性鋼橋面較其他截面形式有著明顯的優勢,在國內外大型鋼箱梁中普遍采用的U型加勁肋,U肋高度對正變異性鋼橋面受力性能具有顯著影響。以下對此問題進行探討,以期給出合理的U肋設計高度。

4.1研究方法和研究參數

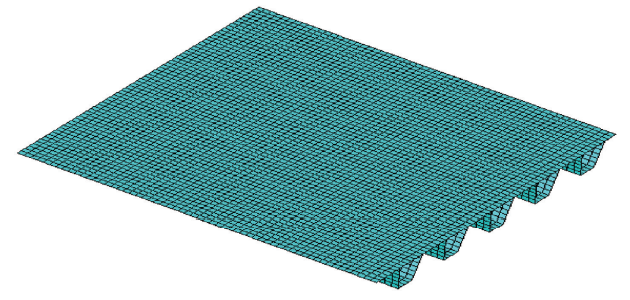

建立正交異性鋼橋面板的局部受力分析模型,圖 7 所示計算模型長 3000 mm,寬 3000 mm,包括 5 個縱肋。邊界條件為橋面頂板支撐在縱肋和橫隔板上的各向同性連續板。保持U肋的頂、底寬和間距不變。通過改變U肋高度來研究U肋不同高度對結構位移和應力的影響,U肋高度的變化范圍為260 ~ 320 mm。

圖 7 有限元模型

4.2 U肋高度對結構位移的影響

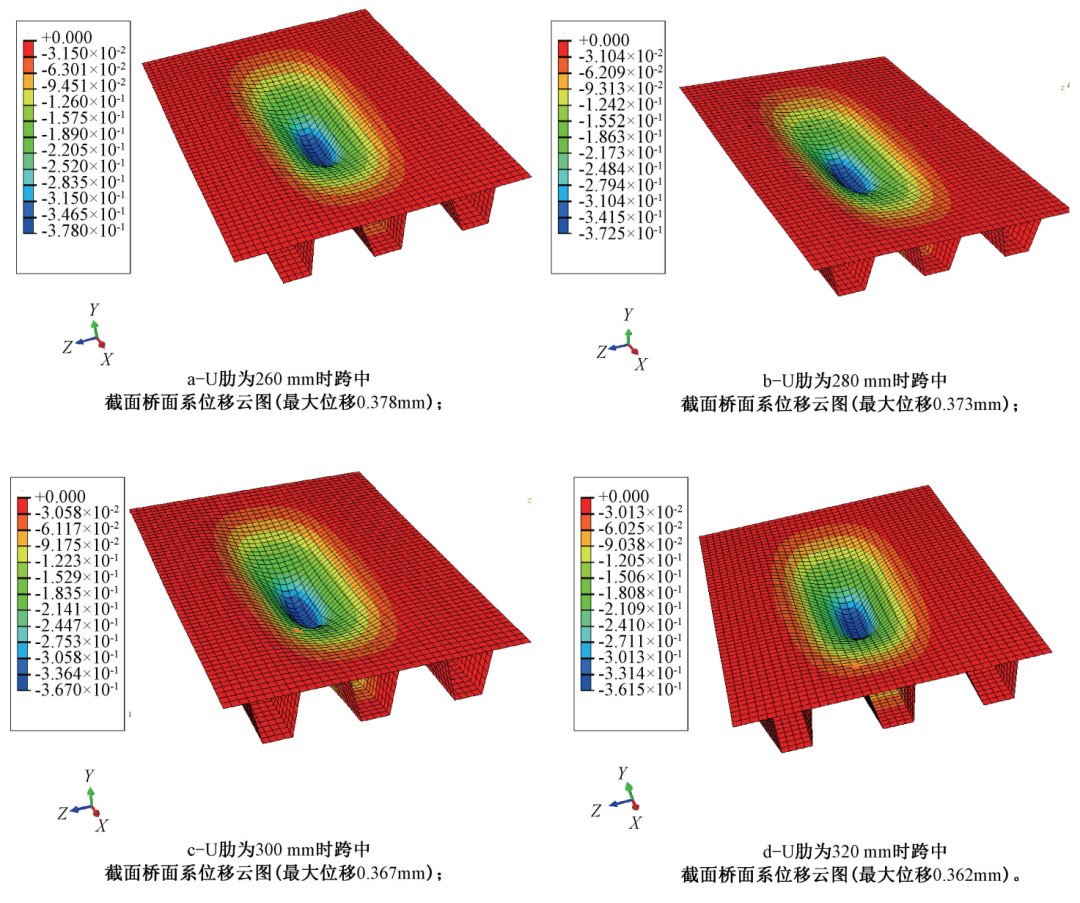

圖 8 為不同U肋高度變化時跨中截面橋面系最大位移云圖?？梢钥闯?隨著U肋高度的增加,位移呈現減小的趨勢,但這一趨勢并不明顯。因?yàn)閁肋剛度增大,而對橫梁腹板挖空增大導致橫梁剛度降低。從圖中位移數值計算可知,當U肋高度增加30%,橋面系位移變化幅度不超過5%,U肋高度對橋面系位移的影響可以忽略不計。

圖 8 不同U肋高度時跨中截面橋面系位移云圖

4.3 U肋高度對結構應力的影響

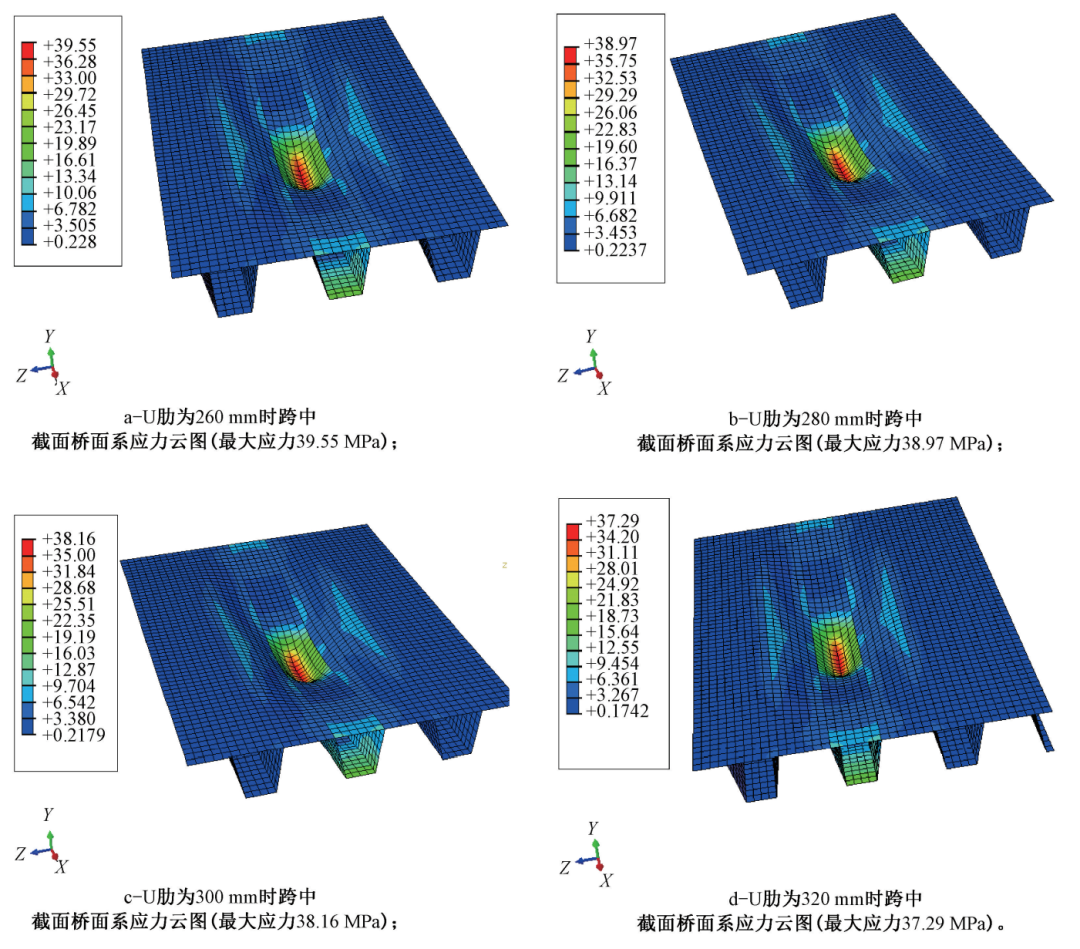

本文討論的橋面板為正交異性板,其順橋向和橫橋向的剛度收到U肋特性的影響,改變U肋高度,其力學實質是改變截面中性軸位置和正交異性板兩個方向的剛度比。圖 9 為U肋高度變化時邊跨跨中截面處橋面板最大應力。從圖 9 可見,隨著U肋高度增加,橋面系剛度增大,而且全截面整體中性軸上移,距離橋面板的距離減小,橋面板最大應力減小。從圖中應力值計算可知,當U肋高度增加30%,橋面板最大應力變化幅度不超過8%,U肋高度對橋面系位移的影響亦較小。

圖 9 不同U肋高度時跨中截面橋面系應力云圖

5.結束語

本文對賈魯河橋大寬跨比的超寬正交異性鋼箱梁的力學行為進行了詳細分析,并對正交異性鋼箱梁U型加勁肋的合理設計高度進行了探討,得到如下結論:

1)由二恒作用引起的鋼箱梁跨中截面頂板豎向相對變形沿橋梁寬度分布的不均勻性最顯著,最大相對差值為-2.8 mm?？傮w來看,鋼箱梁橫向剛度較均勻,鋼箱梁橫向變形基本一致,施工時可不設橫向預拱度;

2) 由自重作用引起的Mises應力最大,為93.7 MPa,其余兩種作用下的最大Mises應力約為自重引起的1/4?？傮w來看,鋼箱梁應力具有較大的安全富余度;

3)分析表明,當U肋高度在 260 ~ 320 mm 范圍變化時,其橋面系位移變化幅度不超過5%,橋面板最大應力變化幅度不超過8%,此范圍內U肋高度變化對橋面系位移和應力的影響均較小,設計上宜采用此范圍內的U肋高度。
